VMware ESXi 6.7 のインストールイメージは iso で配布されています。
何も考えなければ光学メディアに焼いてインストールですが、
昨今だと CD/DVD ドライブがついてなかったりなので、代わりに USB メモリをインストールメディアとしてイメージ焼き込みを行います。
Linux(Ubuntu 18.04 LTS)の場合
公式 Doc に載ってたりします。
USB フラッシュ ドライブのフォーマットによる ESXi インストールまたはアップグレードの起動
とりあえず適当な Linux PC に USB メモリを挿し、/dev/sdb として認識したとして作業。
1. fdisk
% sudo fdisk /dev/sdb fdisk (util-linux 2.31.1) へようこそ。 ここで設定した内容は、書き込みコマンドを実行するまでメモリのみに保持されます。 書き込みコマンドを使用する際は、注意して実行してください。
とりあえずヘルプ見てみる。
コマンド (m でヘルプ): m ヘルプ: DOS (MBR) a 起動可能フラグを切り替えます b 入れ子の BSD ディスクラベルを編集します c DOS 互換フラグを切り替えます 一般 d パーティションを削除します F パーティションのない領域を一覧表示します l 既知のパーティションタイプを一覧表示します n 新しいパーティションを追加します p パーティション情報を表示します t パーティションタイプを変更します v パーティション情報を検証します i パーティションの情報を表示します その他 m このメニューを表示します u 表示項目の単位を変更します x 特殊機能に移動します (熟練者向け機能) スクリプト I ディスクのレイアウトを sfdisk 互換のスクリプトから読み込みます O ディスクのレイアウトを sfdisk 互換のスクリプトに書き出します 保存と終了 w パーティション情報をディスクに書き込んで終了します q 変更点を保存せずに終了します 新しいラベルを作成します g 新しい (何もない) GPT パーティションテーブルを作成します G 新しい (何もない) SGI (IRIX) パーティションテーブルを作成します o 新しい (何もない) DOS パーティションテーブルを作成します s 新しい (何もない) Sun パーティションテーブルを作成します
ほーん。
公式 Doc に沿ってパーティション初期化。
コマンド (m でヘルプ): d パーティション 1 を選択 パーティション 1 を削除しました。
パーティション作成。
全部規定値でおけ。
コマンド (m でヘルプ): n パーティションタイプ p 基本パーティション (0 プライマリ, 0 拡張, 4 空き) e 拡張領域 (論理パーティションが入ります) 選択 (既定値 p): p パーティション番号 (1-4, 既定値 1): 最初のセクタ (2048-60620799, 既定値 2048): 最終セクタ, +セクタ番号 または +サイズ{K,M,G,T,P} (2048-60620799, 既定値 60620799): 新しいパーティション 1 をタイプ Linux、サイズ 28.9 GiB で作成しました。
タイプ指定。
コマンド (m でヘルプ): t パーティション 1 を選択 16 進数コード (L で利用可能なコードを一覧表示します): L 0 空 24 NEC DOS 81 Minix / 古い Li bf Solaris 1 FAT12 27 隠し NTFS WinRE 82 Linux スワップ c1 DRDOS/sec (FAT- 2 XENIX root 39 Plan 9 83 Linux c4 DRDOS/sec (FAT- 3 XENIX usr 3c PartitionMagic 84 隠し OS/2 また c6 DRDOS/sec (FAT- 4 FAT16 <32M 40 Venix 80286 85 Linux 拡張領域 c7 Syrinx 5 拡張領域 41 PPC PReP Boot 86 NTFS ボリューム da 非 FS データ 6 FAT16 42 SFS 87 NTFS ボリューム db CP/M / CTOS / . 7 HPFS/NTFS/exFAT 4d QNX4.x 88 Linux プレーン de Dell ユーティリ 8 AIX 4e QNX4.x 第2パー 8e Linux LVM df BootIt 9 AIX 起動可能 4f QNX4.x 第3パー 93 Amoeba e1 DOS access a OS/2 ブートマネ 50 OnTrack DM 94 Amoeba BBT e3 DOS R/O b W95 FAT32 51 OnTrack DM6 Aux 9f BSD/OS e4 SpeedStor c W95 FAT32 (LBA) 52 CP/M a0 IBM Thinkpad ハ ea Rufus alignment e W95 FAT16 (LBA) 53 OnTrack DM6 Aux a5 FreeBSD eb BeOS fs f W95 拡張領域 (L 54 OnTrackDM6 a6 OpenBSD ee GPT 10 OPUS 55 EZ-Drive a7 NeXTSTEP ef EFI (FAT-12/16/ 11 隠し FAT12 56 Golden Bow a8 Darwin UFS f0 Linux/PA-RISC 12 Compaq 診断 5c Priam Edisk a9 NetBSD f1 SpeedStor 14 隠し FAT16 <32M 61 SpeedStor ab Darwin ブート f4 SpeedStor 16 隠し FAT16 63 GNU HURD または af HFS / HFS+ f2 DOS セカンダリ 17 隠し HPFS/NTFS 64 Novell Netware b7 BSDI fs fb VMware VMFS 18 AST SmartSleep 65 Novell Netware b8 BSDI スワップ fc VMware VMKCORE 1b 隠し W95 FAT32 70 DiskSecure Mult bb 隠し Boot Wizar fd Linux raid 自動 1c 隠し W95 FAT32 75 PC/IX bc Acronis FAT32 L fe LANstep 1e 隠し W95 FAT16 80 古い Minix be Solaris ブート ff BBT 16 進数コード (L で利用可能なコードを一覧表示します): c パーティションのタイプを 'Linux' から 'W95 FAT32 (LBA)' に変更しました。
フラグ立て。
コマンド (m でヘルプ): a パーティション 1 を選択 パーティション 1 の起動フラグを有効にしました。
確認。
コマンド (m でヘルプ): a パーティション 1 を選択 パーティション 1 の起動フラグを有効にしました。 コマンド (m でヘルプ): p ディスク /dev/sdb: 28.9 GiB, 31037849600 バイト, 60620800 セクタ 単位: セクタ (1 * 512 = 512 バイト) セクタサイズ (論理 / 物理): 512 バイト / 512 バイト I/O サイズ (最小 / 推奨): 512 バイト / 512 バイト ディスクラベルのタイプ: dos ディスク識別子: 0x41150269 デバイス 起動 開始位置 最後から セクタ サイズ Id タイプ /dev/sdb1 * 2048 60620799 60618752 28.9G c W95 FAT32 (LBA)
実際に書き込んで終了する。
コマンド (m でヘルプ): w パーティション情報が変更されました。 ioctl() を呼び出してパーティション情報を再読み込みします。 ディスクを同期しています。
2. mkfs.vfat
% sudo mkfs.vfat -F 32 -n USB /dev/sdb1 mkfs.fat 4.1 (2017-01-24) %
Ubuntu 18.04 LTS だとデフォで入っていたが、入ってないディストリだと dosfstools をインストールすればよい。
3. syslinux
syslinux ブートローダーを設定。
% sudo syslinux /dev/sdb1 %
4. mbr
MBRを書き込む。
公式 Doc だとcat
をリダイレクトしているが、何故か権限で怒られるのでdd
する。
% sudo dd if=/usr/lib/SYSLINUX/mbr.bin of=/dev/sdb 0+1 レコード入力 0+1 レコード出力 440 bytes copied, 0.00176266 s, 250 kB/s %
5. isoの中身をコピー
iso をmount
して中身を USB メモリへコピーする。
% sudo mount /dev/sdb1 /mnt/usb % sudo mount -t iso9660 VMware-VMvisor-Installer-6.7.0.update01-10302608.x86_64.iso /mnt/cdrom mount: /mnt/cdrom: WARNING: device write-protected, mounted read-only. % sudo cp -r /mnt/cdrom/* /mnt/usb/ % ls /mnt/usb/ ata_liba.v00* k.b00* nmlx4_co.v00* scsi_mpt.v01* ata_pata.v00* ldlinux.c32* nmlx4_en.v00* scsi_mpt.v02* ata_pata.v01* ldlinux.sys* nmlx4_rd.v00* scsi_qla.v00* ata_pata.v02* lpfc.v00* nmlx5_co.v00* shim_isc.v00* ata_pata.v03* lpnic.v00* nmlx5_rd.v00* shim_isc.v01* ata_pata.v04* lsi_mr3.v00* ntg3.v00* shim_lib.v00* ata_pata.v05* lsi_msgp.v00* nvme.v00* shim_lib.v01* ata_pata.v06* lsi_msgp.v01* nvmxnet3.v00* shim_lib.v02* ata_pata.v07* lsi_msgp.v02* nvmxnet3.v01* shim_lib.v03* b.b00* lsu_hp_h.v00* ohci_usb.v00* shim_lib.v04* block_cc.v00* lsu_inte.v00* procfs.b00* shim_lib.v05* bnxtnet.v00* lsu_lsi_.v00* pvscsi.v00* shim_vmk.v00* bnxtroce.v00* lsu_lsi_.v01* qcnic.v00* shim_vmk.v01* boot.cat* lsu_lsi_.v02* qedentv.v00* shim_vmk.v02* boot.cfg* lsu_lsi_.v03* qfle3.v00* smartpqi.v00* brcmfcoe.v00* lsu_smar.v00* qfle3f.v00* tools.t00* btldr.t00* mboot.c32* qfle3i.v00* uc_amd.b00* char_ran.v00* menu.c32* qflge.v00* uc_hygon.b00* chardevs.b00* misc_cni.v00* qlnative.v00* uc_intel.b00* efi/ misc_dri.v00* rste.v00* uhci_usb.v00* efiboot.img* mtip32xx.v00* s.v00* upgrade/ ehci_ehc.v00* native_m.v00* safeboot.c32* usb_stor.v00* elx_esx_.v00* ne1000.v00* sata_ahc.v00* usbcore_.v00* elxiscsi.v00* nenic.v00* sata_ata.v00* user.b00* elxnet.v00* net_bnx2.v00* sata_sat.v00* useropts.gz* esx_dvfi.v00* net_bnx2.v01* sata_sat.v01* vim.v00* esx_ui.v00* net_cdc_.v00* sata_sat.v02* vmkata.v00* esxupdt.v00* net_cnic.v00* sata_sat.v03* vmkfcoe.v00* features.gz* net_e100.v00* sata_sat.v04* vmkplexe.v00* hid_hid.v00* net_e100.v01* sb.v00* vmkusb.v00* i40en.v00* net_enic.v00* scsi_aac.v00* vmw_ahci.v00* iavmd.v00* net_fcoe.v00* scsi_adp.v00* vmware-esx-base-osl.txt* igbn.v00* net_forc.v00* scsi_aic.v00* vmware-esx-base-readme* ima_qla4.v00* net_igb.v00* scsi_bnx.v00* vmware_e.v00* imgdb.tgz* net_ixgb.v00* scsi_bnx.v01* vmx.v00* imgpayld.tgz* net_libf.v00* scsi_fni.v00* vsan.v00* ipmi_ipm.v00* net_mlx4.v00* scsi_hps.v00* vsanheal.v00* ipmi_ipm.v01* net_mlx4.v01* scsi_ips.v00* vsanmgmt.v00* ipmi_ipm.v02* net_nx_n.v00* scsi_isc.v00* weaselin.t00* iser.v00* net_tg3.v00* scsi_lib.v00* xhci_xhc.v00* isolinux.bin* net_usbn.v00* scsi_meg.v00* xorg.v00* isolinux.cfg* net_vmxn.v00* scsi_meg.v01* ixgben.v00* nfnic.v00* scsi_meg.v02* jumpstrt.gz* nhpsa.v00* scsi_mpt.v00*
6. syslinux.cfgを設定
isolinux.cfg をリネームし、中身を書き換え。
% sudo mv isolinux.cfg syslinux.cfg % sudo vi syslinux.cfg
# 変更前 DEFAULT menu.c32 MENU TITLE ESXi-6.7.0-20181002001-standard Boot Menu NOHALT 1 PROMPT 0 TIMEOUT 80 LABEL install KERNEL mboot.c32 APPEND -c boot.cfg MENU LABEL ESXi-6.7.0-20181002001-standard ^Installer LABEL hddboot LOCALBOOT 0x80 MENU LABEL ^Boot from local disk # 変更後 DEFAULT menu.c32 MENU TITLE ESXi-6.7.0-20181002001-standard Boot Menu NOHALT 1 PROMPT 0 TIMEOUT 80 LABEL install KERNEL mboot.c32 APPEND -c boot.cfg -p 1 ※ この行 MENU LABEL ESXi-6.7.0-20181002001-standard ^Installer LABEL hddboot LOCALBOOT 0x80 MENU LABEL ^Boot from local disk
7. usbメモリをアンマウント
最後に USB メモリをアンマウント。
% sudo umount /mnt/usb
これで終わり。
あとは USB メモリをブートデバイスに指定すれば ESXi のインストーラが起動するはず。
Windows の場合
一方 Windows 上では Rufus でイメージを焼いた。
Rufus
該当 ISO 選んで、MBR/FAT32 でスタートすればおけ。

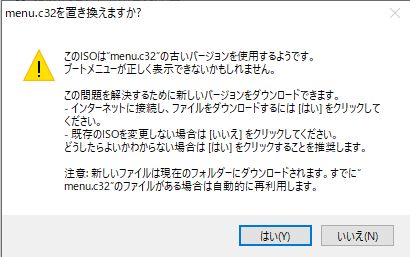

スタートすると menu.c32 の置換確認が出てくるが、そのままで動いたので"いいえ"で。
GoGo!
USB メモリ次第ではあるが、おそらく1分もかからず書き込み完了し、インストールメディアとして使える。
